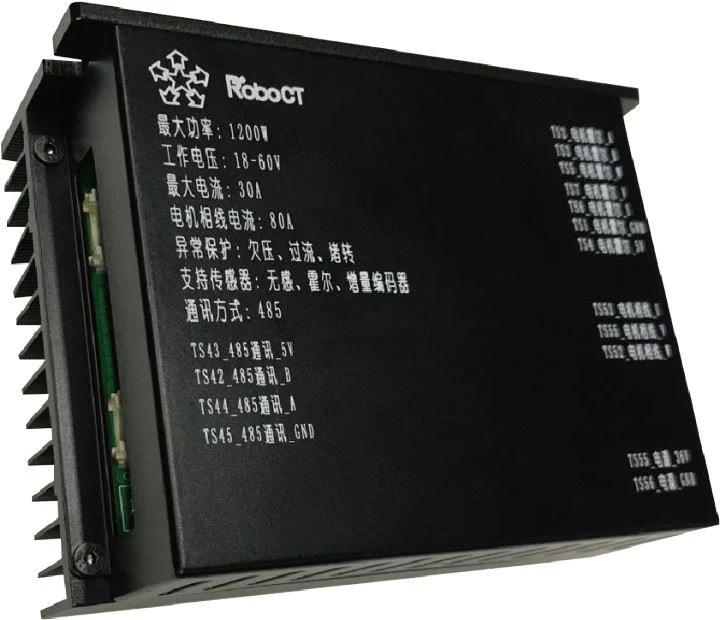

Drive tas-Servo AC

Introduzzjoni tal-prodott

1. Karatteristiċi tas-sewwieq tal-mutur auv

1.1. Risposta malajr

Adatta għall-kundizzjonijiet tat-tagħbija li jinbidlu immedjatament

Prestazzjoni għolja b'funzjoni veloċi taċ-ċirku

Rispons dwar il-prestazzjoni f'ħin reali

1.2. Stabbli u kompatibbli

Il-kompitu tal-ipproċessar DSP huwa iktar affidabbli u stabbli

Kompletament kompatibbli mal-muturi mainstream ta 'partijiet li jduru u drajv dirett

1.3. Sikur u affidabbli

Naqqas il-ħoss u r-rekwiżiti addizzjonali tal-ħardwer

Monitoraġġ ta 'vultaġġ żejjed, kurrent u temperatura jipprovdi affidabilità ogħla

2. Tabella tal-parametri

Il-parametri ta 'hawn fuq huma għal referenza biss. It-teknoloġija tal-prodott tagħna hija kontinwament aġġornata u aġġornata. Fl-istess ħin, aħna naċċettaw ukoll l-adattament u l-iżvilupp tal-klijenti.

3.Prodott tad-dettalji

4. Fabbrika u kwalifika

5. Struzzjonijiet u prekawzjonijiet

Is-sewwieq Servo huwa tip ta 'kontrollur użat biex jikkontrolla servo motor. Il-funzjoni tiegħu hija simili għal dik tal-konvertitur tal-frekwenza li taġixxi fuq mutur AC komuni. Jappartjeni għal parti tas-sistema servo u jintuża prinċipalment fis-sistema ta 'pożizzjonament ta' preċiżjoni għolja. Ġeneralment, mutur servo huwa kkontrollat ​​minn pożizzjoni, veloċità u torque biex jinkiseb pożizzjonament ta 'preċiżjoni għolja tas-sistema ta' trasmissjoni. Fil-preżent, huwa prodott high-end tat-teknoloġija tat-trasmissjoni.

Id-direzzjoni tal-ispeċjalizzazzjoni hija li jagħżlu marka waħda jew diversi skont ir-riżorsi eżistenti tagħhom u l-għarfien tas-swieq tal-madwar. Din hija speċjalizzazzjoni. Għalfejn għandna nispeċjalizzaw? Għandna nikkonċentraw ir-riżorsi kollha tagħna, tekniċi, persunal, kapital, effiċjenza u l-bqija. Għandna nikkonċentraw l-isforzi tagħna fuq post wieħed, u s-suq futur se jkun biss aktar u aktar dettaljat. Għaliex fis-suq tal-madwar? Bil-popolarizzazzjoni rapida tal-persunal tal-manutenzjoni, se jkun hemm aktar u aktar għażliet għall-fornituri. Huwa stmat li l-prinċipju tal-prossimità huwa standard ta 'għażla għal ħafna persunal li jixtri. Jekk trid ittejjeb is-servizz addizzjonali tal-manutenzjoni, iktar ikun qrib, l-aħjar. Il-manutenzjoni ta 'tagħmir ġenerali ta' kontroll industrijali tista 'tkun xejra. Ftit minnhom biss jistgħu jattiraw negozju fuq livell nazzjonali, u għalhekk l-ispeċjalizzazzjoni hija OK Il-prattikanti tal-industrija għandhom bżonn jaħsbuha.

L-affidabilità, l-effiċjenza għolja u r-rata ta 'tiswija żero huma r-rekwiżiti bażiċi tal-manutenzjoni tas-servo drive. Issa xogħol mill-ġdid fis-suq jista 'jwassal għat-telf ta' dan il-klijent. Ħadd ma jkun lest li jaċċetta prodott ta 'tiswija tajjeb jew ħażin mhux magħruf u jeħodha fil-magna tiegħu stess biex tittestja r-riżultat. X'inhu' i aktar, is-suq huwa sħiħ ta 'pjattaformi tat-test. Ma jimpurtax kemm hu fond il-Kung Fu, it-trasferitur mhuwiex ċert dwar is-servo bil-mutur.

Ħsarat: meta l-ossilloskopju jivverifika l-produzzjoni ta 'monitoraġġ kurrenti tas-sewwieq, jinstab li huwa ħoss kollu u ma jistax jinqara.

Il-professjonalizzazzjoni, l-iskop tal-bini ta 'pjattaforma mhu xejn għajr li jinkiseb servizz ta' manutenzjoni mgħaġġel u effiċjenti ta 'servo drivers. Fil-passat, forsi dawn iż-żewġ tipi ta 'servizzi kienu OK, iżda issa mhumiex biżżejjed. Għandna nippreparaw inventarju biżżejjed. Miżura importanti ta 'effiċjenza hija li tkun mgħaġġel, tliet sigħat, sagħtejn, siegħa ... Aktar mgħaġġel u aktar mgħaġġel? Naturalment, huwa' l-iktar mod mgħaġġel u effiċjenti biex tbiddel il-bordijiet u l-aċċessorji. Il-prezz sejjer għan-niżla. Madankollu, is-servizz għandu dejjem ilaħħaq mas-suq. Fil-preżent, tista 'tlaħħaq biss mas-suq. Fil-manutenzjoni ta 'dawn is-sewwieqa servo universali, jista' jsir biss fil-volum. L-operazzjoni tal-linja tal-assemblaġġ, il-manutenzjoni tal-massa u l-inventarju huma l-garanzija.

Kawża tal-ħsara: l-output tal-monitoraġġ tal-kurrent mhuwiex iżolat mill-provvista tal-enerġija AC (transformer)

Metodu ta 'trattament: voltmeter DC jista' jintuża biex jinduna u josserva.

Ħsarat: il-mutur jimxi aktar malajr f'direzzjoni waħda milli fl-oħra

1. Ħsarat tar-raġuni: il-fażi tal-mutur bla brushes hija ħażina. Metodu ta 'pproċessar: jiskopri jew issib il-fażi t-tajba.

2. Raġuni tal-ħsara: meta ma tintużax għat-test, is-swiċċ tat-test / devjazzjoni jinsab fil-pożizzjoni tat-test. Metodu ta 'trattament: dawwar is-swiċċ tat-test / devjazzjoni għall-pożizzjoni ta' devjazzjoni.

3. Raġuni tal-ħsarat: il-pożizzjoni tad-devjazzjoni tal-potenzjometru mhix korretta.

Metodu ta 'pproċessar: Irrisettja.

Ħsarat: Il-mutur waqaf

1. Ħsarat tar-raġuni: il-polarità tar-rispons tal-veloċità hija ħażina.

Metodu ta 'trattament:

a. Jekk possibbli, dawwar is-swiċċ tal-polarità tal-feedback tal-pożizzjoni għal pożizzjoni oħra. (fuq xi drives)

b. Jekk jintuża takometru, aqleb it-takk + u aqla 'x-xufier.

ċ. Jekk jintuża encoder, qabbad enc A u enc B fuq is-sewwieq.

d. Pereżempju, fil-modalità tas-Sala tal-veloċità, aqleb is-sala 1 u s-sala 3 fuq is-sewwieq, u mbagħad qabbad motor-a u motor-b.

2. Raġuni tal-ħsara: meta r-reazzjoni tal-veloċità tal-encoder, il-provvista tal-enerġija tal-encoder titlef l-enerġija.

Iċċekkja l-konnessjoni tal-kodifikatur 5V. Kun żgur li l-provvista tal-enerġija tista 'tforni biżżejjed kurrent. Jekk tuża provvista ta 'enerġija esterna, kun żgur li l-vultaġġ ikun sinjalat lis-sewwieq.

Ħsara: l-LED huwa aħdar, iżda l-mutur ma jiċċaqlaqx

1. Raġuni tad-difett: il-mutur f'direzzjoni waħda jew aktar huwa pprojbit li jaġixxi.

2. Metodu ta 'pproċessar: iċċekkja l-portijiet + li jinibixxu u jinibixxu.

2. Raġuni tal-ħsara: is-sinjal tal-kmand mhuwiex lejn l-art tas-sinjal tas-sewwieq.

Metodu ta 'proċessar: qabbad l-art tas-sinjal tal-kmand mal-art tas-sinjal tas-sewwieq.

Ħsarat: wara li tkun mixgħula, l-LED tas-sewwieq mhux fuq ir-raġuni tal-Ħsarat: il-vultaġġ tal-provvista tal-enerġija huwa baxx wisq, inqas mir-rekwiżiti tal-vultaġġ minimu.

Trattament: iċċekkja u żid il-vultaġġ tal-provvista tal-enerġija.

Ħsarat: meta l-mutur idur, id-dawl LED jixgħel

1. Raġuni tal-ħsara: Żball tal-fażi Hall.

Trattament: iċċekkja jekk is-swiċċ tal-issettjar tal-fażi tal-mutur (60? / 120?) Huwiex korrett. Ħafna mill-muturi bla brushes għandhom 120? Differenza fil-fażi.

2. Ħsarat kawża: Ħsara fis-sensur tas-sensorju

Metodu ta 'trattament: skopri l-vultaġġ tas-sala a, tas-Sala B u tas-Sala Ċ meta l-mutur idur. Il-vultaġġ għandu jkun bejn 5VDC u 0.

Ħsara: L-LED jibqa 'aħmar il-ħin kollu

Kawża ta 'falliment: hemm ħsara.

Metodu ta 'trattament: kawża: vultaġġ żejjed, taħt vultaġġ, short circuit, sħana żejda, is-sewwieq projbit, sala invalida.

Fl-użu tas-sistema servo, tista 'tintuża servo-on bħala s-sinjal biex tikkontrolla l-mutur barra l-linja sabiex iddawwar direttament ix-xaft tal-mutur?

Għalkemm il-mutur jista 'jkun offline (fi stat ħieles) meta s-sinjal srv-on ikun skonnettjat, tużahx biex tistartja jew twaqqaf il-mutur. Użu frekwenti tiegħu jista 'jagħmel ħsara lis-sewqan. Jekk il-funzjoni off-line teħtieġ li tiġi realizzata, l-iswiċċ tal-mod ta 'kontroll jista' jiġi adottat: jekk wieħed jassumi li s-sistema servo teħtieġ kontroll tal-pożizzjoni, il-parametru ta 'għażla tal-mod ta' kontroll no02 jista 'jiġi ssettjat għal 4, jiġifieri, l-ewwel mod huwa l-kontroll tal-pożizzjoni , u t-tieni mod huwa l-kontroll tat-torque. Imbagħad il-modalità C tintuża biex taqleb il-mod ta 'kontroll: fil-kontroll tal-pożizzjoni, is-sinjal C-mode jinfetaħ biex is-sewwieq jaħdem fl-ewwel modalità (jiġifieri kontroll tal-pożizzjoni); meta jkun meħtieġ li jkun offline, is-sinjal C-mode huwa magħluq biex ix-xufier jaħdem fit-tieni modalità (jiġifieri l-kontroll tat-torque). Minħabba li l-input tal-kmand tat-torque trqr mhuwiex konness, it-torque tal-ħruġ tal-mutur huwa żero, u b'hekk jirrealizza offline.
